[ZC-03] LAN-PoE Zigbee Coordinator Gateway — CC2652P — Zigbee2MQTT / ZHA

LAN-PoE Zigbee Gateway adalah Zigbee Coordinator yang dihubungkan ke aplikasi server (Zigbee2MQTT atau ZHA) melalui Ethernet (LAN). Cocok terutama bila:

• Posisi coordinator jauh dari PC server.
• Zigbee2MQTT berjalan di VM atau container Docker.

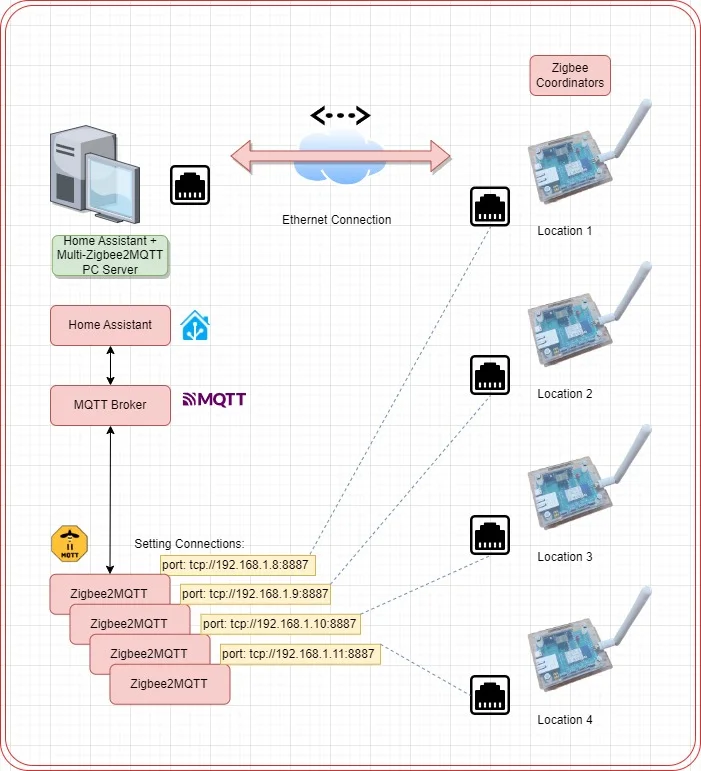

• Beberapa instansi Zigbee2MQTT di satu server (add-on Home Assistant atau beberapa container).

Daya: IEEE 802.3af PoE pada port LAN (efisien untuk pemasangan satu kabel). Alternatif daya: USB Type-C.

---

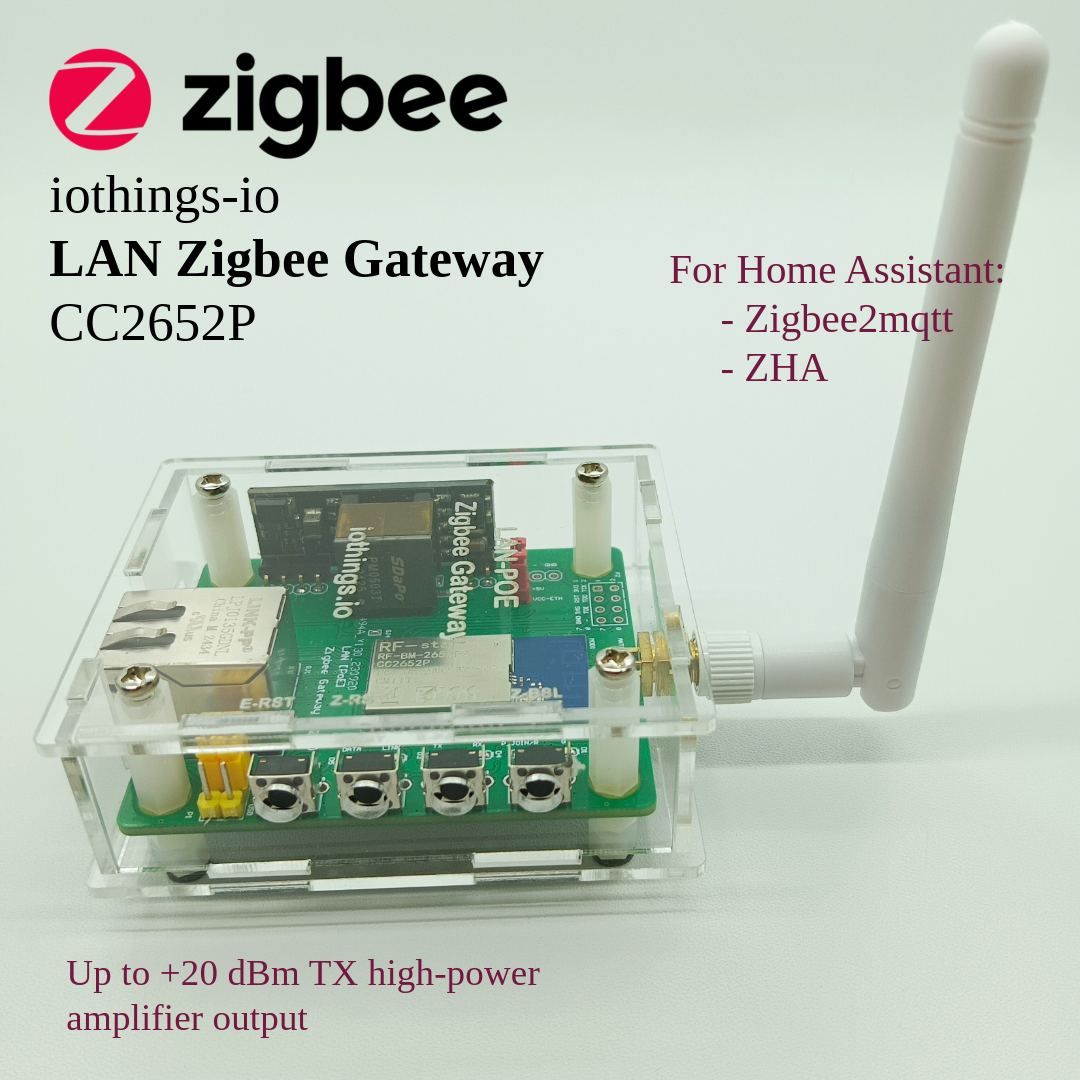

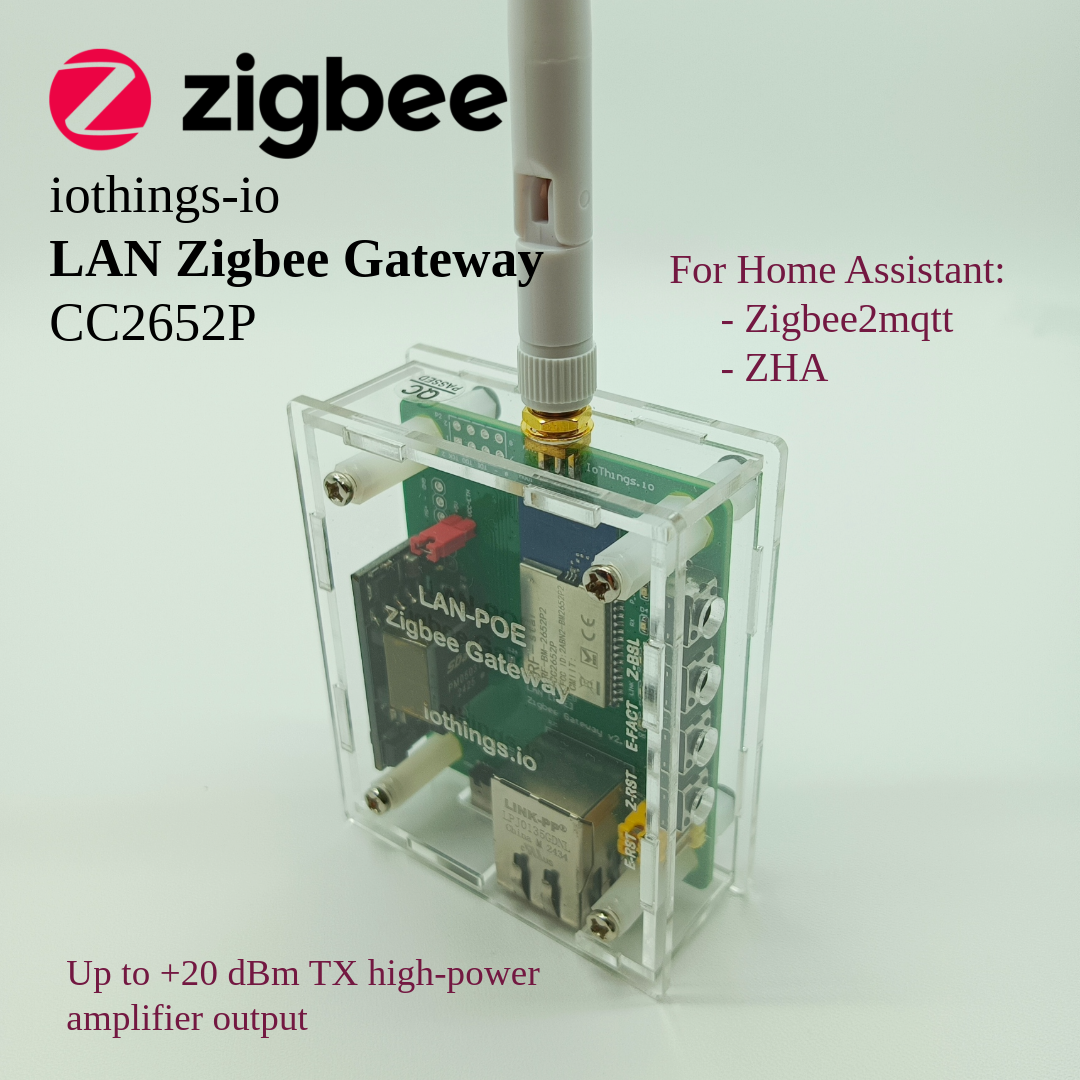

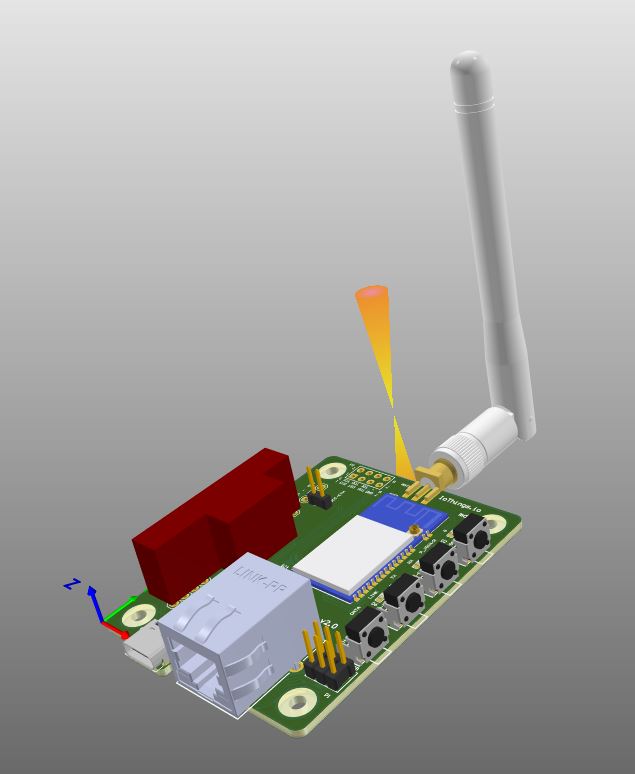

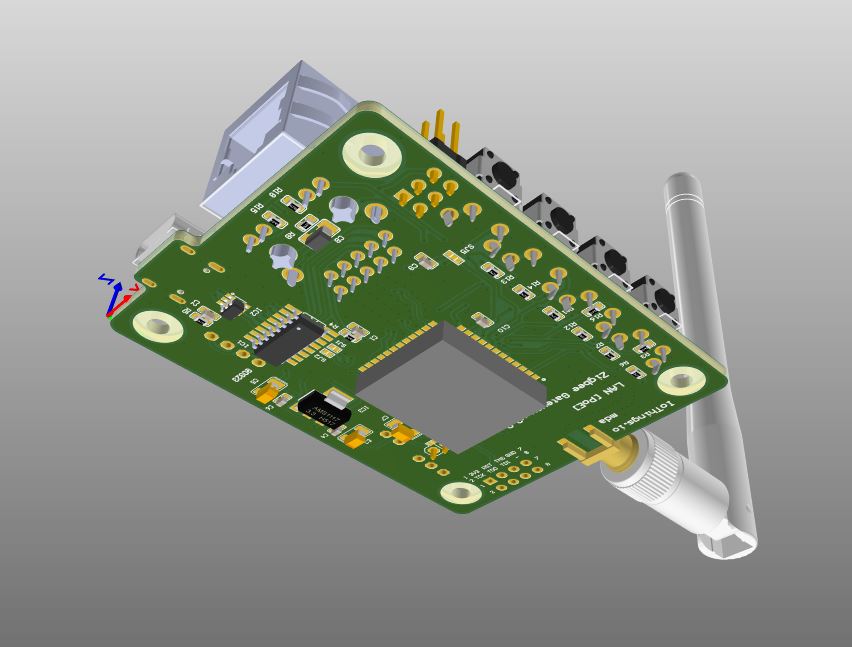

Galeri Produk & Detail PCB (ZC-03)

---

Link pemesanan

LAN-POE Zigbee Coordinator Gateway:

• Tokopedia
• Tiktok

---

Spesifikasi (ringkas)

Area	Detail
Pembuat	iothings.io [mda]
Modul utama	CC2652P (RF-STAR Zigbee), modul serial-to-Ethernet NS1 (Ebyte), modul PoE DP1435-5V (SDAPO), CH340C USB 2.0
Zigbee (CC2652P)	SoC CC2652P, Cortex-M4F 48 MHz, Zigbee 3.x, mode coordinator, TX hingga +20 dBm
Ethernet	Mode kerja TCP Server, RJ45, baud serial 1200–230400 (default 115200), PoE 802.3af
USB	Antarmuka perangkat USB penuh (kompatibel USB 2.0), baud default 115200
Daya	PoE pada RJ45 atau USB Type-C (otomatis salah satu yang aktif)

---

Akses: Ethernet vs USB serial

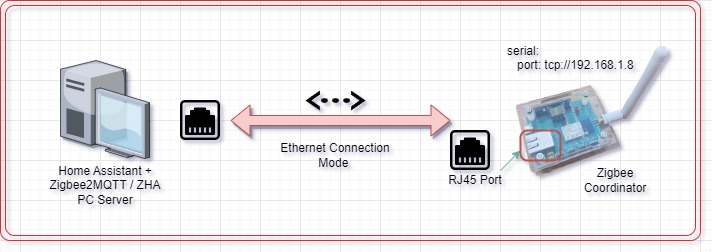

1. Ethernet — komunikasi serial Zigbee↔NS1 di-tunnel ke TCP (akses dari Z2M/ZHA lewat tcp://IP:PORT).

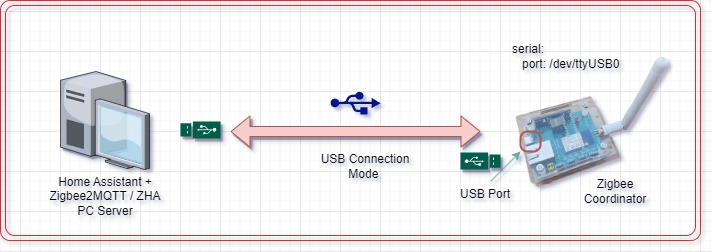

1. USB serial — perilaku mirip dongle USB klasik (setelah jumper diatur ke jalur USB).

Secara default, jumper diatur untuk serial melalui Ethernet. Untuk beralih ke USB serial, pindahkan jumper ke posisi yang dijelaskan di dokumentasi papan (dekat konektor RJ45). Perhatikan posisi jumper saat operasi normal dan saat flash firmware.

---

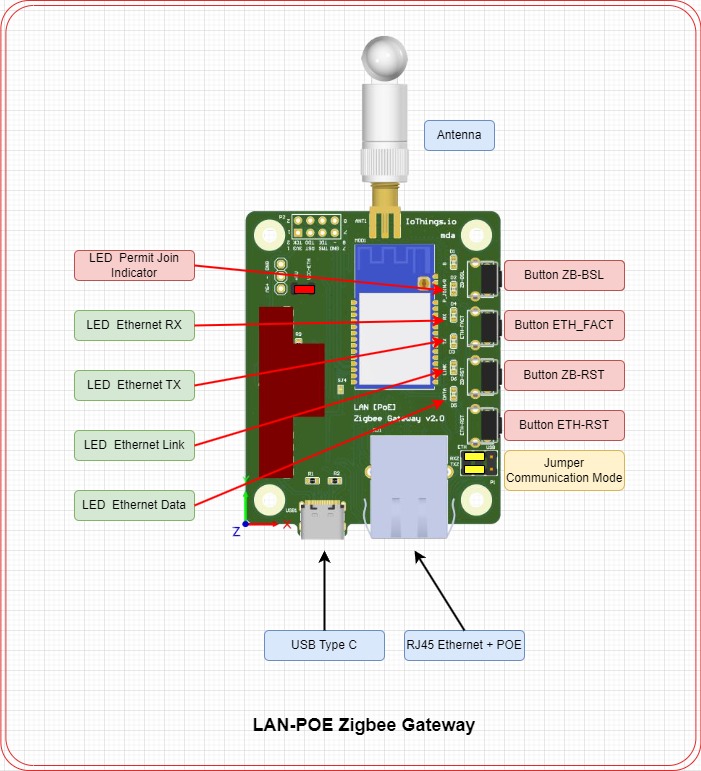

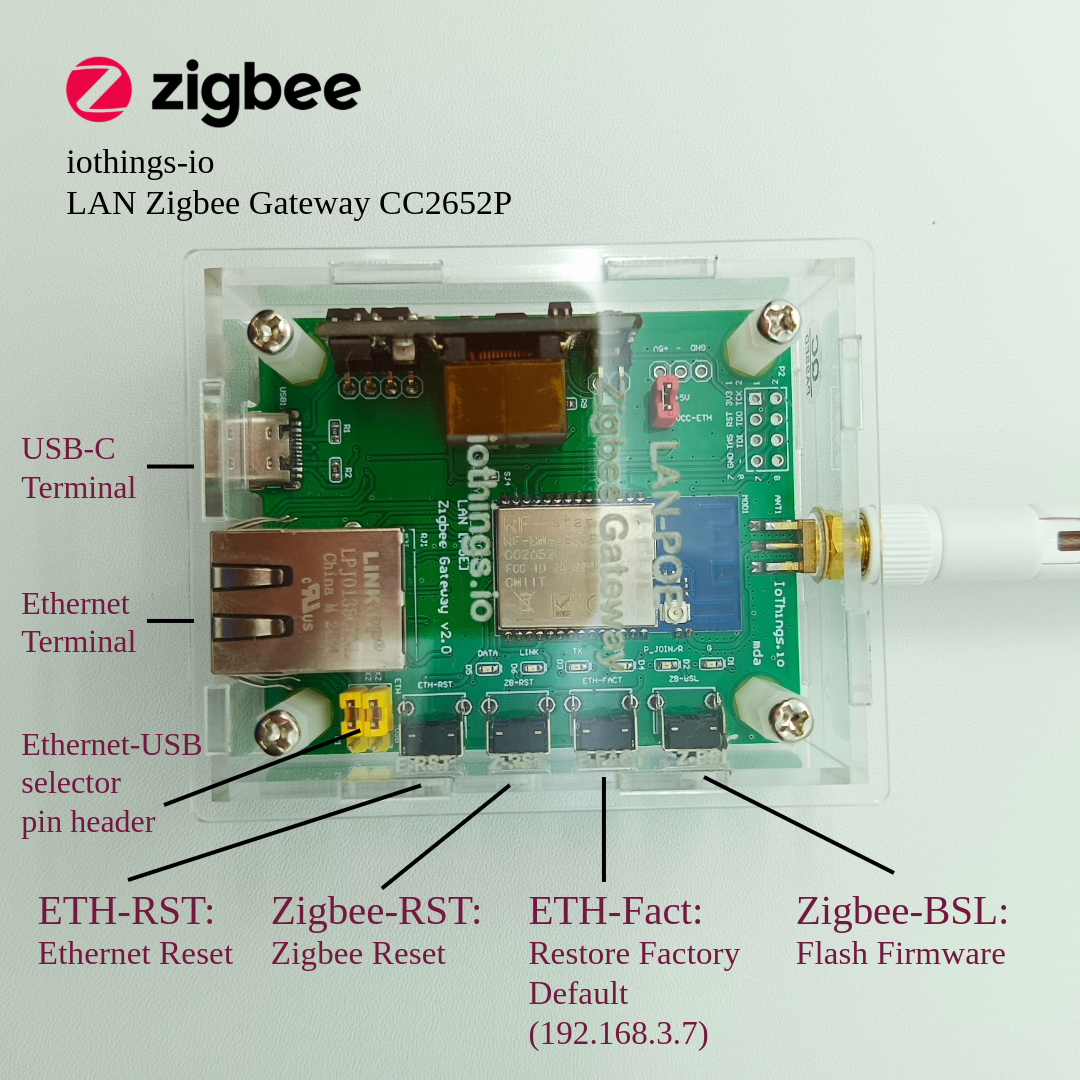

Tombol & LED (ringkas)

Tombol / LED	Fungsi
ZB-BSL	Masuk mode bootloader CC2652P untuk update firmware
ETH-FACT	Tahan >5 s → kembalikan pengaturan Ethernet NS1 ke default pabrik
ZB-RST	Reset CC2652P (seperti power-on ulang)
ETH-RST	Reset modul Ethernet NS1
LED Permit Join (merah)	Menyala saat coordinator mengizinkan join (Z2M / ZHA)
LED Ethernet TX/RX (hijau)	Berkedip saat aktivitas TX/RX
LED Ethernet Link (hijau)	Menyala saat link Ethernet OK
LED Ethernet Data (hijau)	Pola kedip cepat/lambat menandakan status link/data. Berkedip cepat jika jaringan Ethernet belum terhubung. Berkedip lambat jika jaringan Ethernet sudah terhubung. Saat port serial menerima atau mengirim data, LED menyala selama sekitar 60 ms.

---

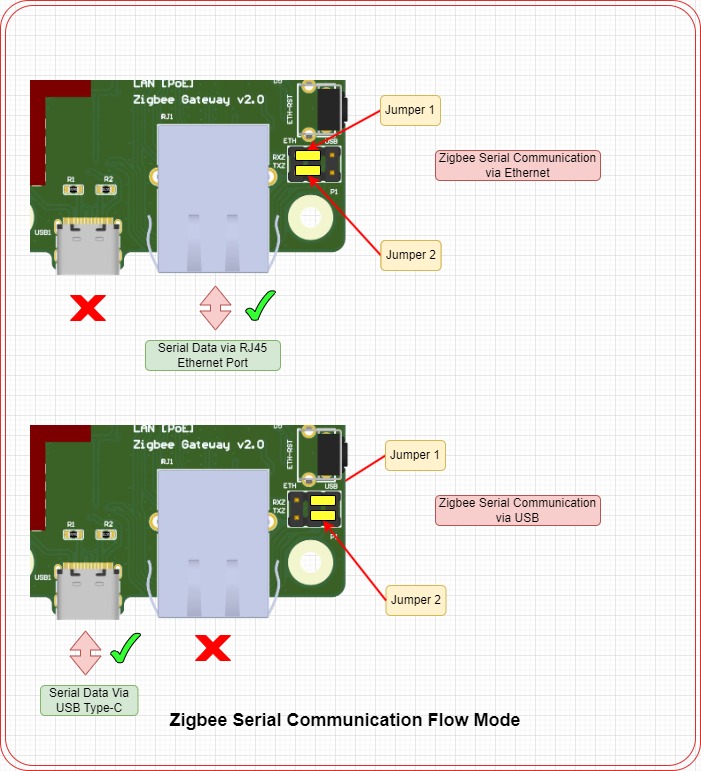

Pemilihan mode komunikasi

Dalam keadaan bawaan (default), jumper sudah diatur untuk memilih komunikasi melalui koneksi serial Ethernet, seperti yang terlihat pada gambar paling atas dengan jumper dipasang pada posisi kiri.

Jika Anda ingin mengubahnya ke komunikasi serial USB kapan saja, Anda hanya perlu memindahkan jumper ke posisi kanan.

Perlu diperhatikan posisi jumper ini, baik ketika menggunakan Zigbee Coordinator maupun saat melakukan pembaruan (flash).

---

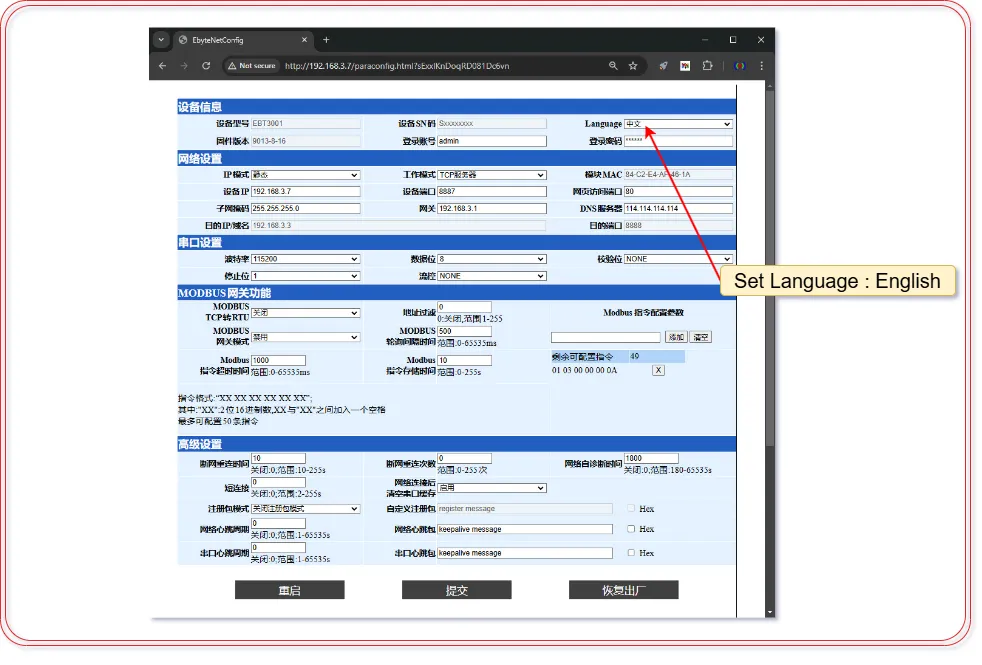

Setup IP & web UI modul NS1

1. Sambungkan PC ke port LAN gateway (mis. kabel langsung atau switch terisolasi untuk setup pertama).

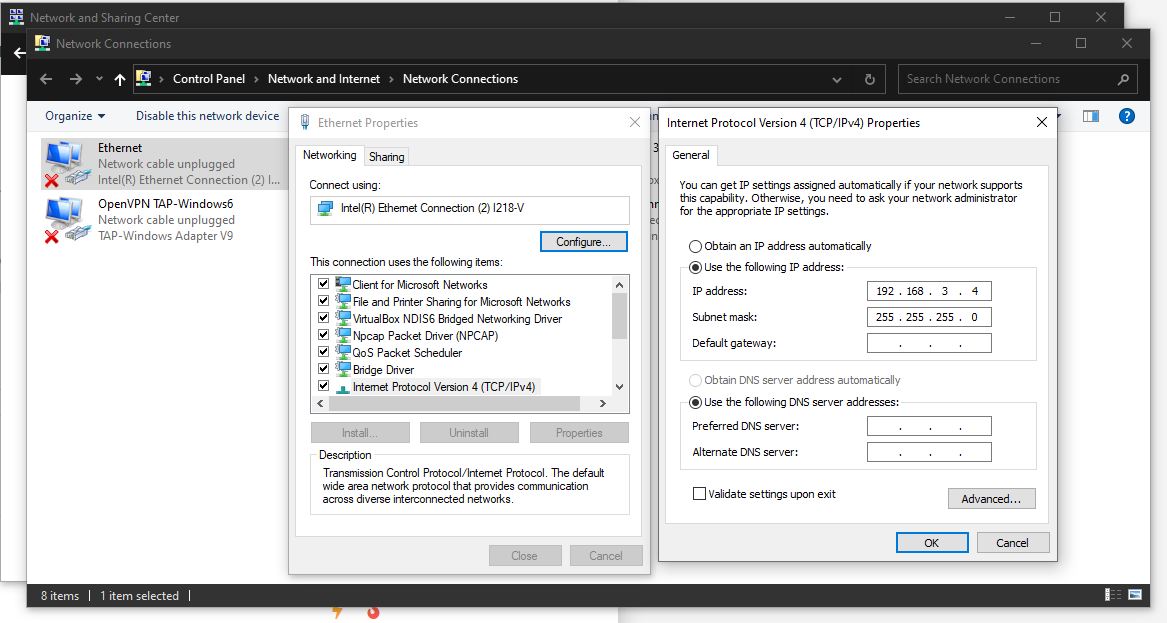

2. Atur IP statis di PC (contoh Windows): IP 192.168.3.4, Subnet 255.255.255.0.

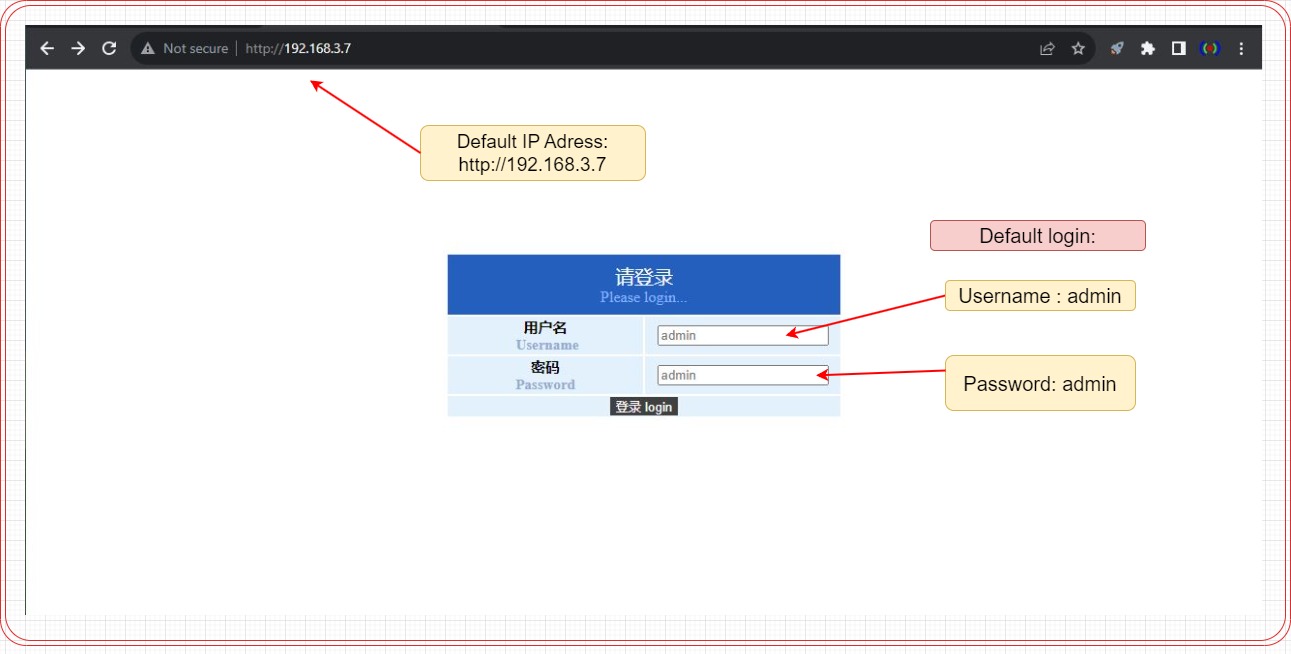

1. Buka browser ke http://192.168.3.7 (alamat default modul; sesuaikan jika sudah diubah).
2. Login bawaan: username admin, password admin.

1. Tech tip: jika UI NS1 kosong atau aneh setelah login, biasanya cache browser — coba hard refresh (Ctrl+F5) atau jendela Incognito karena memori modul terbatas.

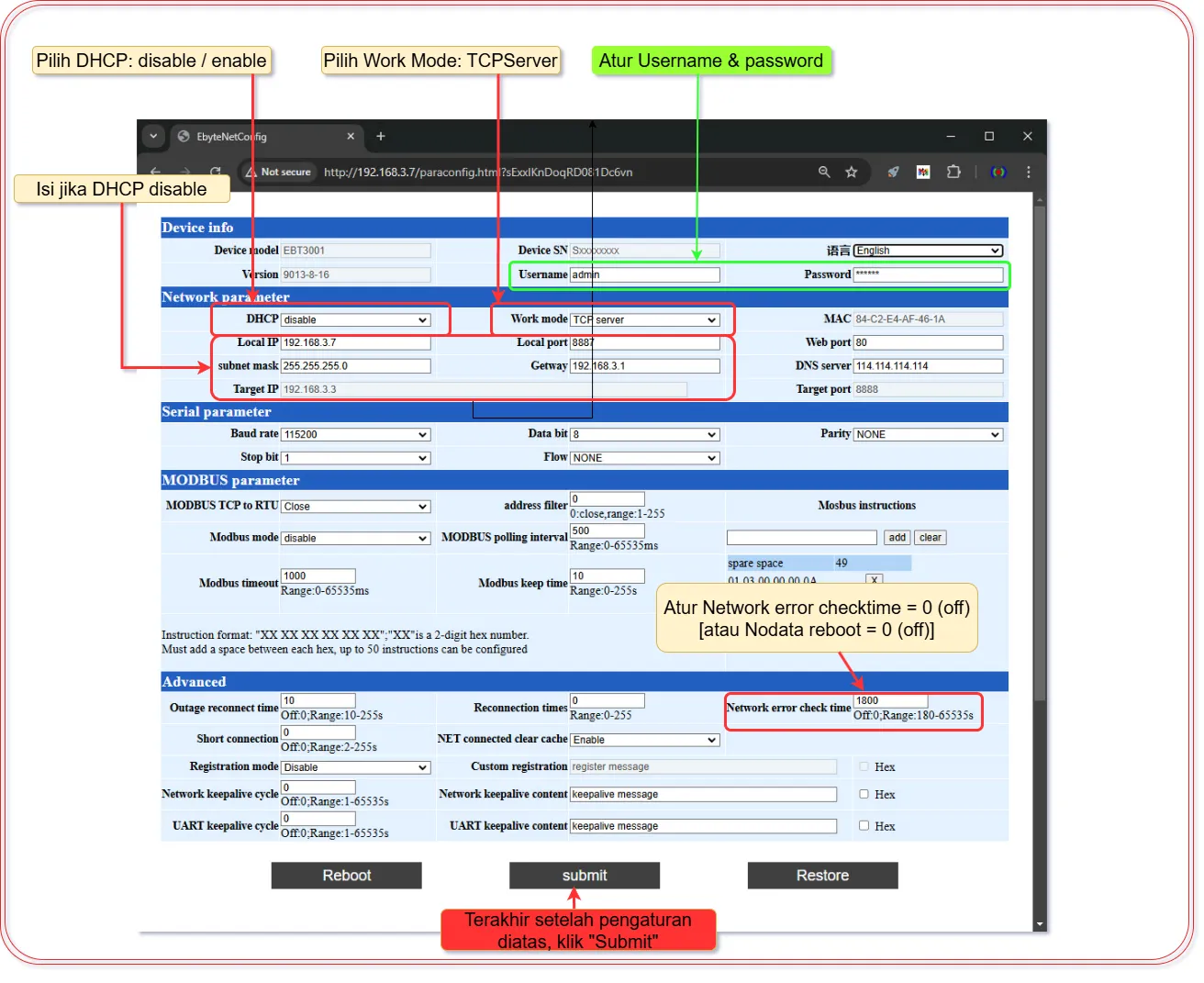

Di halaman konfigurasi (bahasa English disarankan):

• DHCP: Enable/Disable. Jika Disable, isi IP, Subnet, Port (mis. 8887), Gateway.
• Network error check time = 0 (off).
• Alasan rekomendasi: nilai non-zero dapat membuat modul jaringan melakukan restart/reconnect saat trafik serial dianggap tidak aktif. Pada koneksi Zigbee2MQTT/ZHA, kondisi ini bisa memicu putus-sambung TCP yang tidak perlu.
• Catatan: jika Network error check time diaktifkan (non-zero), sebaiknya watchdog Zigbee2MQTT juga diaktifkan agar pemulihan koneksi lebih konsisten.

Simpan (Submit), lalu sambungkan gateway ke jaringan LAN Anda dengan pengaturan baru.

---

Zigbee2MQTT (add-on Home Assistant)

Alur umum sama seperti coordinator USB (ZC-02): MQTT broker → install add-on Zigbee2MQTT → isi data_path unik (mis. /config/zigbee2mqtt_lan1) → ubah port add-on (mis. dari 8485) agar unik per instansi.

Di configuration.yaml Zigbee2MQTT untuk TCP serial:

serial:
  port: tcp://192.168.0.8:8887
  adapter: zstack
mqtt:
  base_topic: z2m_lan1

Ganti IP/port dengan milik gateway Anda. Anda boleh memakai tanda kutip lurus 'tcp://192.168.0.8:8887' — pastikan bukan tanda kutip “curly” yang bisa memicu error.

---

Beberapa add-on Zigbee2MQTT di satu HA

Untuk add-on ke-2, ke-3, …: tambahkan repo yang sama hassio-zigbee2mqtt (variasi URL dengan / di akhir kadang dipakai untuk memaksa entri baru).

Isi Add dengan salah satu penulisan di bawah ini:

• https://github.com/zigbee2mqtt/hassio-zigbee2mqtt/
• https://github.com/zigbee2mqtt/hassio-zigbee2mqtt/.
• https://github.com/zigbee2mqtt/hassio-zigbee2mqtt//
• https://github.com/zigbee2mqtt//hassio-zigbee2mqtt
• https://github.com//zigbee2mqtt/hassio-zigbee2mqtt
• https://www.github.com//zigbee2mqtt/hassio-zigbee2mqtt

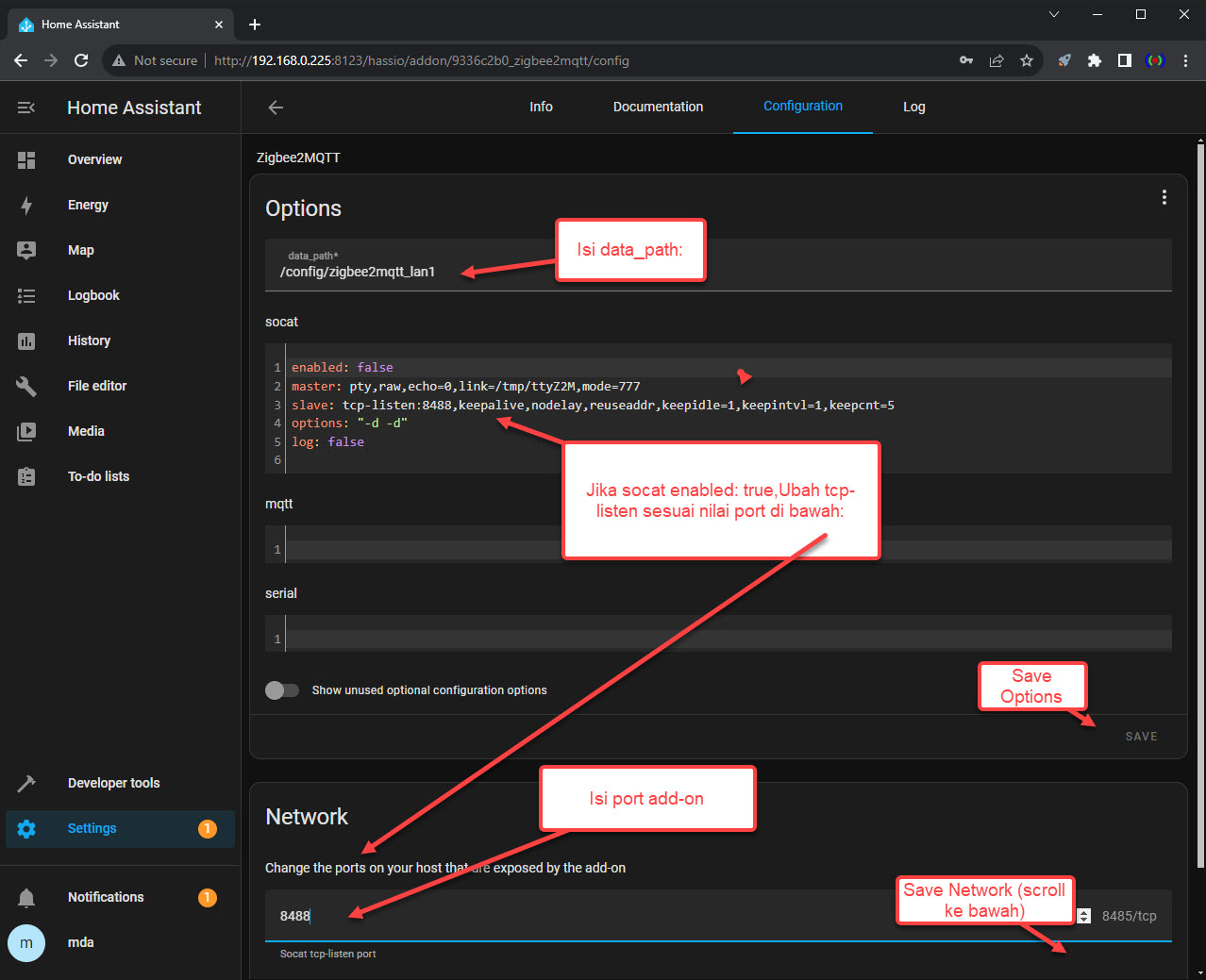

Pastikan unik untuk tiap instansi:

• data_path
• Port jaringan add-on
• Jika memakai socat: tcp-listen socat = port add-on tersebut
• Di configuration.yaml: pan_id, base_topic, serial.port

Video instalasi selengkapnya: Cara Setup Zigbee Coordinator KETIGA di Home Assistant 2025 - Advanced Multiple Networks Zigbee2MQTT* — kanal iothings-io.

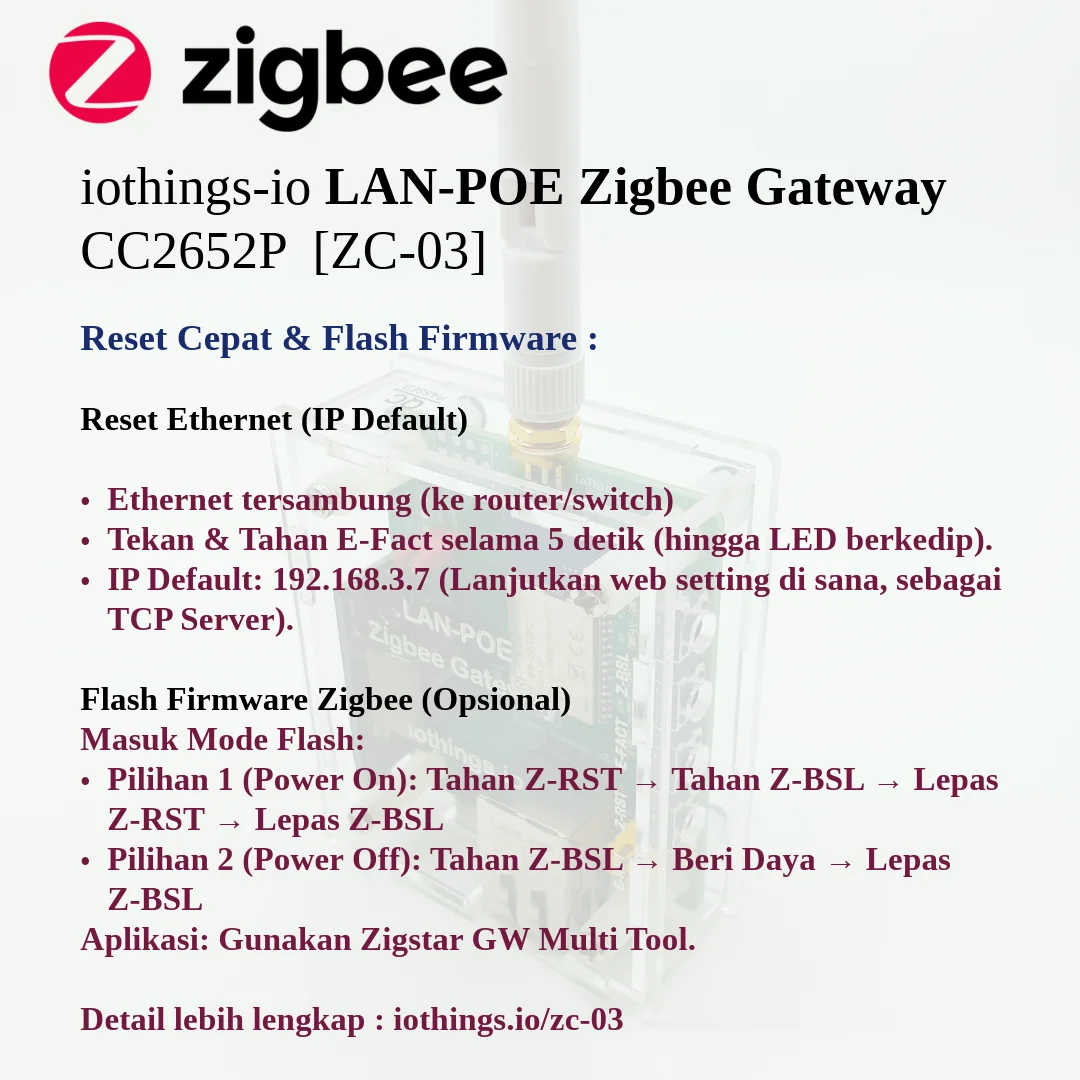

Flash firmware CC2652P (opsional)

Unit umumnya sudah di-flash firmware coordinator terbaru. Bila perlu update: pilih jalur USB Type-C atau Ethernet serial lewat jumper mode komunikasi, lalu masuk bootloader:

• Tahan ZB-RST, tekan ZB-BSL, tahan keduanya ~2–3 detik; lepas ZB-RST, tunggu ~2–3 detik, lepas ZB-BSL.

Atau: tanpa daya, tahan ZB-BSL, beri daya (PoE/USB), tunggu 2–3 detik, lepas ZB-BSL.

Lanjutkan dengan alat flash yang sama seperti dongle CC2652P (lihat ZC-02 — firmware & flash).

---

Diagram & Skematik

---
